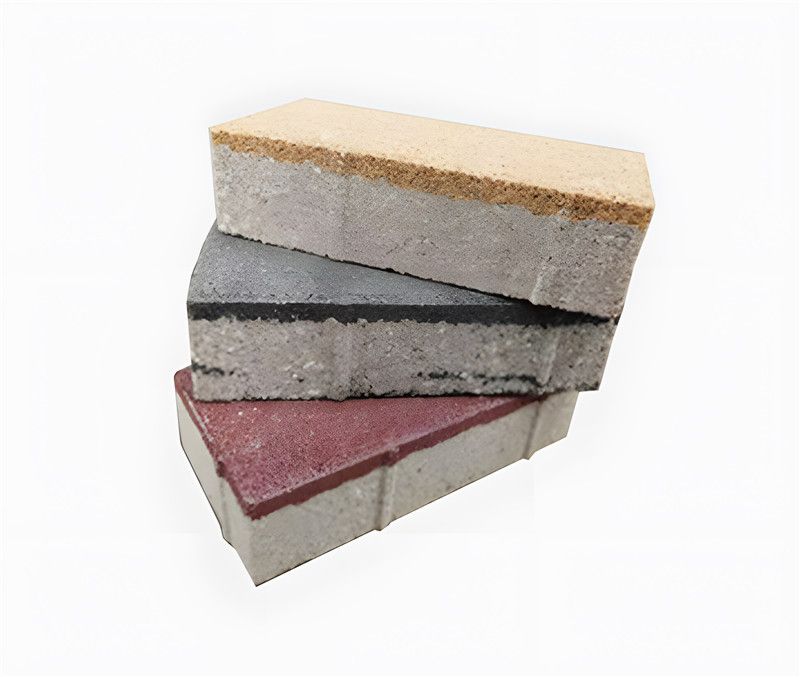

1、自然降水能夠迅速透過地表，適時補充地下水資源。　　2、透氣透水性好，發揮土壤調節城市的溫度和濕度的優勢，維護城市地表生態平衡。　　3、雨天路面無積水，改善車輛行駛及行人的安全性與舒適性。　　4、吸收車輛行駛所產生的噪音，創造安靜舒適的交通環境。　　5、經高壓而成，抗壓、抗折強度均高于建材行業鋪設材料標準。　　6、色彩豐富耐久，可鋪設出格調高雅的城市景觀道路。　　7、吸收粉塵。　　滲水磚之塑模彩磚：具有高強度、高質感、抗耐磨、不褪色等特點　　如：1、 美觀:面層好看,通體著色,毛面顆粒均勻、亞光、柔和、色澤自然。質感好,顏料采用進口顏料,耐 候時間長,難退色。顏色豐富,比傳統使用的灰色、紅色要自然,用于改善各條道路的景觀有多方面的選擇。 2、 強度高、抗折性好: 表面耐磨，使用壽命長，整體為通體色，主要原材料有以沙、礦碴、粉煤灰等環保材料，防滑透水，減少水份流失，有利于周邊植被生長，并且保持散熱及濕度呼吸功能。　　3、 平整：線條比較好看，缺邊缺角比較少，磚與磚之間排列整齊大方，縫隙較小，很少出現高低不平，單塊松動和斷裂現象。　　滲水磚之路側石　　優點：1.色彩花紋仿真性能強，顏色均勻統一。路側石的主要原材料天然大理石碎料含量達到92%以上，既保留了天然石典雅的特性， 又具有色澤艷麗、顏色均勻、光潔度高、透氣性好等特點，故其質感和裝飾效果完全可與天然大理石和天然花崗石媲美;又由于該產品避免天然石材存在色差的致命缺陷，故特別適用于大面積裝飾。　　2.強度高。路側石完全消除了天然石材本身所帶有的裂隙、暗裂等缺陷，故可加工成薄形板材( δ-12mm)，產品具有厚度小、重量輕、不易碎、施工方便等特點，可直接用聚醋砂漿或107膠水泥凈漿進行粘貼施工。　　3.抗壓抗磨、耐老化　　4. 路側石是用人工方法制造的具有天然石材花紋和質感的合成石，其花紋圖案可以人為控制，外觀可仿大理石、花崗石等，具有品種繁多、色彩艷麗、尺寸精確、韌性好、光潔度高、質量輕、強度高、耐污染、耐腐蝕、便于施工等優點，　　滲水磚之圍樹石 ：圖案豐富，有仿真石圍欄、仿花崗巖圍欄、仿漢白玉圍欄、彩紋雕花圍欄等。　　圍樹石優點：堅固耐用，重量輕，強度高，運輸方便，產品均通過國家權威檢測；安裝方便，無縫拼接，配套分隔柱、柱燈、底坐，壓線，豪華氣派；耐酸堿、抗老化，耐候性、抗剝落性均達到天然石材和水泥混凝土的標準，使用壽命長，不需要按時維護；不怕風吹日曬，不生銹，堅固耐用，沒有任何污染。　　滲水磚之盲道石： 主要用于引導盲人行走。導盲磚產品規格品種多樣,顏色豐富,強度高,透水性優良,耐磨性好。　　透水路面磚是一種新型的高滲透性路面材料，由一定級配的集料、水泥、特種膠結劑和水等經特殊工藝和專用設備制成。與普通混凝土路面磚相比，特點是透水系數大。　　下雨時，雨水能及時通過路面磚滲入地下，或者儲存于路面磚的空隙中，減少路面積水。混凝土路面透水磚可廣泛用于庭院、公園、廣場、園林、工廠區域、停車場、樹坑、花房、人行步道及輕量交通公路等路面的鋪設。混凝土路面透水磚既可以美化環境，又可以防止寶貴水資源的流失，具有良好的社會、環境和生態效應。混凝土路面透水磚的開發應用受到了國家有關部門和社會各界的高度重視和歡迎。

　　（1）基層處理：襯瓷板磚施工中金屬表面處理極為重要，直接影響襯膠質量。采用噴砂除銹應控制指標如下：噴射角度：30—70度,噴射空氣壓力: 不低于0.5MPa;等級要求達到Sa2.5級,表面無任何可見殘留物,呈現均勻的金屬本色。　　（2） 涂底涂料：噴砂后用汽油等溶劑清洗油污，為了使金屬表面不再生銹，應立即涂上一道環氧底漆，涂刷要均勻，不允許漏刷。涂過底涂料后要停8個小時，以使溶劑充分揮發，完全固化為止(設備內表面應光滑、平整、不允許有褶皺)；涂刷環氧底漆12小時以后，涂刷一遍酚醛FRP隔離層，固化8小時；涂刷第二遍酚醛FRP隔離層，固化8小時。　　（3）瓷板磚施工　　1） 硅質耐酸膠泥的配置：硅質耐酸膠泥的配比為水玻璃比粉料1：2.5, 將水玻璃與粉料按比例攪拌均勻，調成硅質耐酸膠泥。　　2）將瓷板磚在襯里表面進行預先排列，有不合適時應先進行改磚。　　3）用配置好的硅質耐酸膠泥進行打底，然后用膠泥襯B型（雙溝），瓷板一層，擠縫法施工，縫寬約為3mm，固化12小時。　　4 ）用配置好的硅質耐酸膠泥襯A型（單溝）瓷板一層，擠縫2-3mm，固化12小時。　　（4） 酸化處理：在溫室干燥2-3天后，用38%硫酸進行酸化處理3次，每次應用干布擦凈白色析出物后，才能刷酸處理。

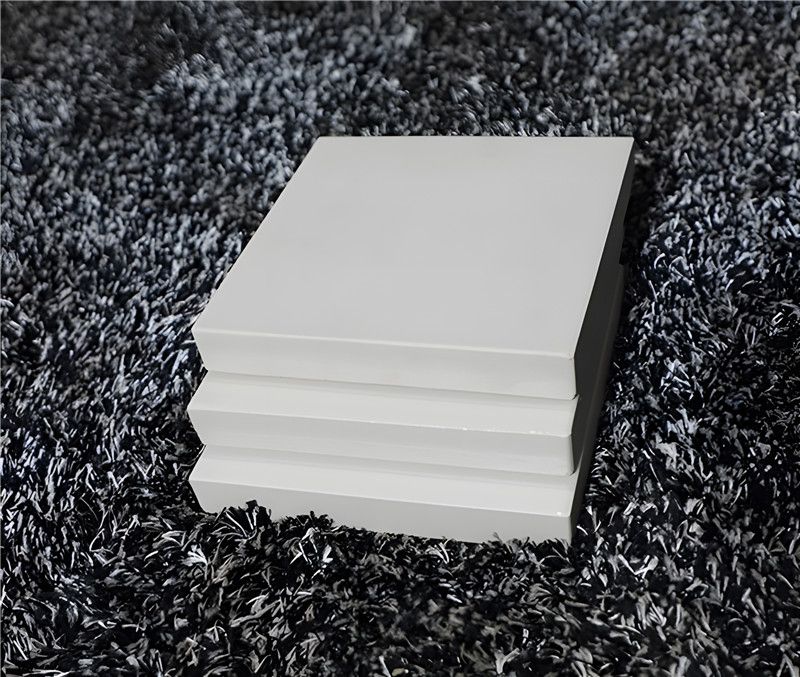

　　耐酸瓷磚的主要成分是二氧化硅,它在高溫焙燒下形成大量的多鋁紅柱石,這是一種耐酸性能很高的物質.由于耐酸磚結構緊密,吸水率小,所以在常溫下也可耐任何濃度的堿性介質,但不耐溫度高的熔融堿.耐酸磚含有二氧化硅70%以上,經燒結而成,在化學工業中多應用于砌酸溝、酸井、貯酸庫及載酸大的受沖擊地面。　　耐酸瓷磚主要成分是石英、長石、粘土，將這幾種物質經過高溫氧化分解所制成的耐腐蝕材料，就具有耐酸堿度高，吸水率低，在常溫下不易氧化得特質，另外他們所形成的耐酸瓷磚還不容易被介質污染等，除氫氟酸及熱磷酸外，對在常溫下的任何濃度的堿類，都具有抗腐蝕性。這種瓷磚常被用于酸性含量過高的地方，并在地下污水道和露天地面等工作地都可發揮其耐腐蝕力。　　耐酸瓷磚　　耐酸瓷磚　　1、一般環氧樹脂，耐酸膠泥、耐酸水泥鋪貼，鋪貼時可根據上述生產廠家產品使用說明書進行施工；　　2、用草酸清洗混凝土表面，達到酸堿中和；　　3、工業瓷耐酸磚，間縫寬度約8--10mm，間縫深度與磚厚相平為宜，以防泄露； 鋪貼完畢后應用槽酸沖刷表面，以助于更加牢固。　　4、該產品廣泛應用于石油、化工、冶金、電力、化纖、造紙、制藥、化肥、食品、乳業、果汁、電鍍室以及塔、池、罐、槽等防腐工程，并在地下污水道和露天地面等工作地都可發揮其耐腐蝕力

　　膠泥可用于各種濃度的硫酸、鹽酸、硝酸、磷酸、鉻酸、次氯酸、　　氯磺酸、甲酸、草酸、醋酸等酸類，各類有機溶劑、各類酸性鹽類、氯氣、雙氧水等氧化性介質，以及上述各類介質的混合物中。

　　1.膠泥是以硅酸鉀為粘接劑，無機分子材料為固化劑，硅鋁酸鹽為耐酸填料多組份組成的具有予應力很強的新型防腐材料。　　2.膠泥具有較高的機械強度和優越的粘接性能，特別在砌筑花崗巖塊材、耐酸瓷磚、瓷板與水泥的粘接力大于母體。　　3.耐酸耐熱材料在各種濃度的有機酸、無機酸中性能穩定，特別是在稀酸、工業水、中性水溶液中不產生結晶鹽，并具有較高的抗滲性。　　4.耐熱性能好，在鈦白粉回轉窯中襯里，使用溫度高達900℃—1000℃。　　5.膠泥采用無毒固化劑，對操作施工人員無毒害，經醫藥衛生部門鑒定，可用于食品、醫藥等設備防腐工程中。　　6.耐酸耐熱材料與有機膠泥相比，價格低廉。它除具有有機膠泥耐腐蝕的同等性能，還具有耐強氧化介質腐蝕的獨特性能。　　7.室溫固化，施工簡單，使用方便，易于運輸，防潮貯存。

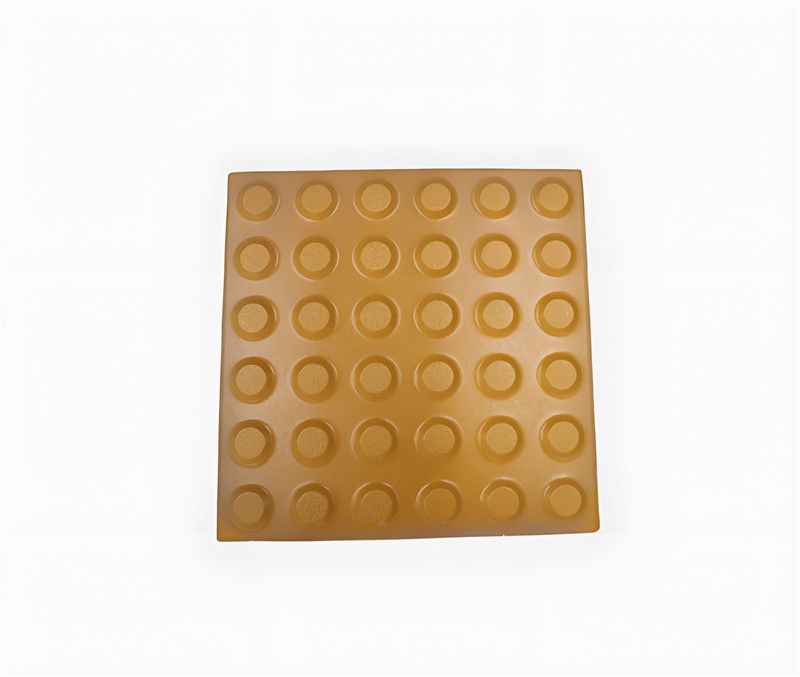

　　盲道磚路，在城市中主要的市政設施與建筑物的位置和入口，仍需單獨進行鋪設，可告知視殘者設施的具體位置，瓷磚粘合劑可使盲道磚更貼路面，協助視殘者了解周圍環境。如各種人行道口、城市廣場入口、公交候車站 、人行天橋、人行地道的上口和下口，建筑入口、地下鐵道入口和站臺邊緣，人行道上的障礙物等。有規律的環境和設施，可使視殘者在盲杖的隅感下方便行進，如在人行道的外側設置的立緣石、花臺、圍墻等設施，是視殘者行走的通道。　　盲道磚路還有以下幾點作用：　　環保：安全環保，不含PVC成分；　　耐磨：有極好的耐磨性，使用壽命長；　　防滑：防滑性能優越，具有較高的安全性；　　彈性：地板有彈性，腳感舒適；　　吸音：具有吸收降低腳步聲的功能；　　阻燃：抗灼傷，地板表面不會造成損傷；　　清潔：易清潔，低保養。
